Gaussian のスクラッチファイル

Gaussian での計算中には、複数のスクラッチファイルが生成します。しかし、それぞれのファイルがどのような役割なのか、どうやって削除・保存するのかを知っている人はほとんどいないと思います。

そこで、本記事ではスクラッチファイルの種類や chk ファイルの開き方などについて少しだけ紹介してみようと思います。

スクラッチファイルの種類

スクラッチファイルとして、.chk、.rwf、.inp、.skr、.int、.d2e という拡張子のファイルが生成します。それぞれどのようなファイルかというと、

• chk : チェックポイントファイル
• rwf : Read-Write ファイル
• inp : 内部インプットファイル
• skr : スクラッチファイル
• int : 2 電子積分ファイル (最初は空ファイル)
• d2e : 2 電子積分導関数ファイル (最初は空ファイル)

スクラッチファイルは、基本的にバイナリーファイルなので開いても読めませんが、.inp ファイルのみ開くことができます。しかし、中身は input ファイルと同じです。

スクラッチファイルの名前は Gaussian process ID に基づいて自動的に割り振られます。

ファイル容量を確認してみよう

” ls -l ” コマンドを使えば、現在いるディレクトリ内のファイルの権限や所有者、ファイルサイズの一覧が見れます。

gaussian での計算を実行中に常時ファイルサイズを確認したい場合は、watch コマンドと組み合わせて使いましょう！ ” watch -n 10 ls -l ” で 10 秒おきに ls -l の内容が更新されていきます。半経験などでの計算する場合は 1 秒おきに更新にした方が良いと思います。つまり ” watch -n 1 ls -l ” 。

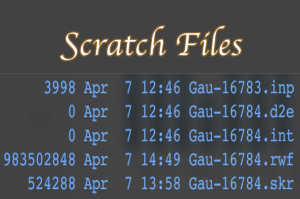

例えば、以下のように表示されます。これは、B3LYP/6-31+G(d,p) で 80 原子くらいある分子を計算した時の開始 1 時間後の結果です。vector の計算をしている時ですが、この時点で rwf ファイルは 1 GB くらいあります。この時点では、d2e も int も空ファイルですが、計算が進むと上書きされていきます。

-rw-rw-r--. 1 compchem compchem  11493376 Apr  7 13:58 compchem-test019.chk
-rw-rw-r--. 1 compchem compchem      3998 Apr  7 12:46 Gau-16783.inp
-rw-rw-r--. 1 compchem compchem         0 Apr  7 12:46 Gau-16784.d2e
-rw-rw-r--. 1 compchem compchem         0 Apr  7 12:46 Gau-16784.int
-rw-rw-r--. 1 compchem compchem 983502848 Apr  7 14:24 Gau-16784.rwf
-rw-rw-r--. 1 compchem compchem    524288 Apr  7 13:58 Gau-16784.skr

スクラッチファイルの場所を指定する

g16.profile で GAUSS_SCRDIR を指定しておくと、スクラッチファイルは指定されたディレクトリに生成されます。指定しない場合は、現在作業中のディレクトリに保存されます。

計算が正常終了するとスクラッチファイルは自動的に削除されますが、計算が途中で終了した場合などは、スクラッチファイルは削除されずに残ります。

しかし、スクラッチファイルは名前や場所を指定することができます。例えば chk ファイルは input ファイル内で %chk で名前を指定することにより名前を指定できます。

%chk=name.chk

また、保存場所を指定することもできます。例えば、

%chk=/home/compchem/chkfolder/name.chk

その他のスクラッチファイルについても同様に保存場所を指定することができます。

%RWF={path}
%Int={path}
%D2E={path}

なぜこのようなことが必要かというと、多数のユーザーで共通の並列計算機を使う場合、スクラッチディレクトリを共通ディレクトリにしておくと不幸なことが起こる場合があるからです。。。

スクラッチファイルを分割する

スクラッチファイルの中でもっとも巨大なものは rwf ファイルです。あまりにも巨大なため、重たい計算手法を使う場合やユーザー 1 人当たりのディスクスペースに制限がある場合などは問題になることでしょう。

そこで、rwf ファイルは input ファイルで指定することにより、複数ファイルに分割することができます。下記コマンドの loc はディレクトリのパスを、 size は ファイルサイズをそれぞれ表します。ファイルサイズは、デフォルトでは word 単位ですが、KB、MB、GB、TB、kW、MW、GW、TW などの単位を用いることにより明示的に指定することができます。

%RWF=loc1,size1,loc2,size2, …

スクラッチファイルを保存する

input ファイル内で名前を指定しなかったスクラッチファイルは計算が正常に終了した場合に削除されますが、名前の指定されたファイルは保存されます。しかし、 一般的なユーザーの場合 rwf ファイルなどは必要ないと思います。

そこで、nosave コマンドを使って input ファイル内で計算終了後にスクラッチファイルを削除することを指定する必要があります。

%RWF=/home/compchem/scratch/test.rwf
%NoSave
%Chk=test.chk

input ファイルで nosave コマンドよりも上にあるスクラッチファイルは削除されます。上記の例の場合、rwf ファイルは削除されますが、chk ファイルは保存されます。

CPU の温度

自作 PC で計算していて気づいたのですが、rwf ファイルの書き出しの直前などに CPU 温度が極端に高くなります。

何もしない時は 30 度、半経験など軽い計算の時は 50 度程度なのですが、DFT 計算で rwf スクラッチの書き出し直前は、67-69 度まで上がります。しかし、70 度以上にはなりませんでした。

現在、自作 PC のケースファンは、
前面: 200 mm ファン x 1 吸気
側面: 120 mm ファン x 2 吸気
背面: 120 mm ファン x 1 排気
上部: なし

という構成なのですが、上部にも 排気用のファンを付けようと強く思いました。

【追記】

CPU ファンを上部に二台追加したところ、CPU 温度が 10 度ほど下がりました。CPU ファンだけでなく、ケース全体の空気の流れというのが大事なようですね。上部ファンを追加する前は、CPU 温度が上がった時に背部ファンからの排気がとても熱くなっており、うまくケースの排熱ができていない様子でした。

ファンを増やしてからは、DFT や MP2 で計算しても 50 – 55 度くらいで安定するようになりました。高負荷時でも59 度前後で 60 度台後半になることはなくなりました。吸気と排気のバランスも取れました。

【さらに追記】

もともと背面に付いていたファンをケース底面に移し（吸気）、最大 2850 rpm の 120 mm ファンをケース背面につけました。その結果、Gaussian で計算している時 40 度前後で推移するようになりました。高負荷時でも50-55 度までしか上がりません。この辺はファンの回転数制御でさらに下げられる気がします。

改めてケース内の排気って重要だなと感じました。きちんとした CPU クーラーを付けても、ケース内の換気が悪いと 70 度近くまで行ってしまうってことを実感しました。

chk ファイルの開き方

chk ファイルもバイナリーファイルであるため基本的にはテキストエディタなどで読めないのですが、Gauss View で開いて結果を可視化することができます。いくつかのケースでは chk ファイルは非常に重要です。例えば、分子軌道を Gauss View で表示させたい場合など。。。

しかし、chk ファイルはバイナリファイルであるためアーキテクチャ依存です。

並列計算機上で計算した chk ファイルをダウンロードしても基本的には自分のパソコンでは開くことができません（アーキテクチャが一緒だったら開ける）。このような場合、並列計算機上で fchk (フォーム chk) コマンドを実行する必要があります。

自分の PC 上で計算した chk ファイルは、そのまま Gauss View で開くことができます。
